涼風効果シミュレーション

換気設備を設置した場合の室内温度低下効果を、
気流シミュレーションソフトを使用して検証しました。

クールクリーンファン

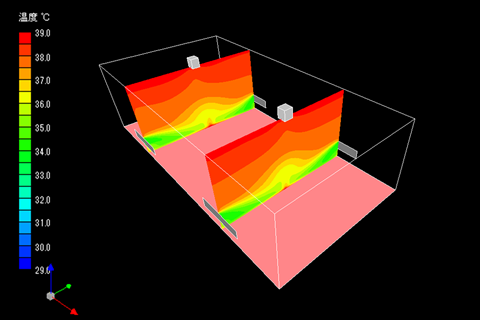

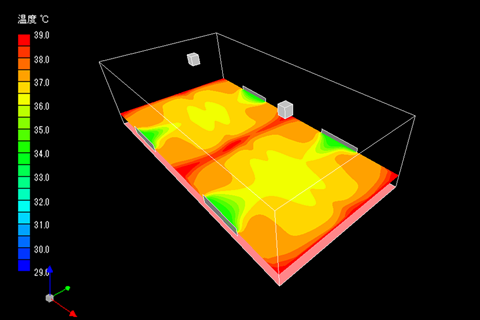

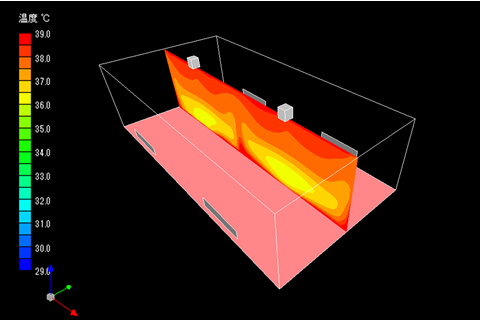

ルーフファンの強制換気によって、換気量が増加し、室内温度が低下。

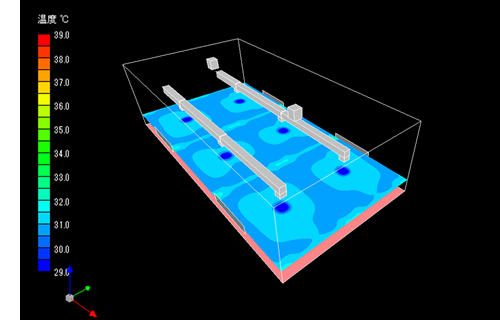

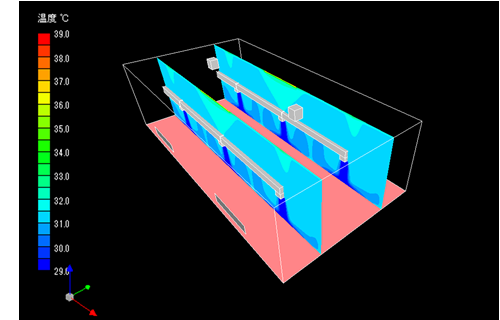

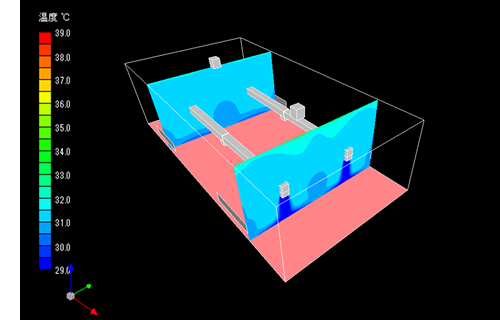

屋上換気扇（ルーフファン・RF）2台＋クールクリーンファン（CC）２台設置すると、屋上換気扇（ルーフファン・RF）2台設置のみの場合よりも、室内温度低下効果が向上します。
クールクリーンファン（水の気化を利用した涼風給気装置）を設置することによって、平均給気温度を外気温度より低下させ、室内温度を低下させることができます。
ルーフファン排気量の約120%をクールルーフファンで給気することにより、床上1.5mで3℃程度室内温度が低下。外気温度より約3℃低い温度にすることを実現しています。

条件

建物の大きさ：
幅15m、奥行30m、高さ8m、面積450m2、容積3,600m3
窓：
幅5.0m、高さ1.0m、面積5.0m2、4ヵ所、合計20m2
外気温度：
34.0℃
相対湿度：
55.0％
CC吹き出し温度：
27.2℃
熱負荷：
54.0kW（天井 0.02kW/m2、床 0.10kW/m2、合計 0.12kW/m2）
換気量：
720m3/min
換気回数：
12.0回/h
RF排気量：
305×2＝610m3/min
CC給気量：
360×2＝720m3/min

換気効果シミュレーション動画
