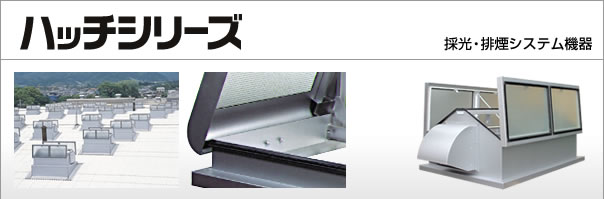

ハッチシリーズ:採光・排煙システム機器

ハッチシリーズ:採光・排煙システム機器
排煙を基本に多彩なラインアップ。
連続取り付けも可能です。

ハッチシリーズは、排煙を基本に、自然換気や強制換気、採光など、各種用途に対応する製品をバリエーション豊かに取り揃えています。オプションで排煙用オペレータ(手動/電動)などの取り付けも可能です。本体部材質は、溶融亜鉛処理鋼板とステンレスの2種類があります。

特長

●シンプルで堅牢な開放機構

余裕設計されたコイルスプリングまたはトーションバー方式の採用により、シンプルで堅牢な開放機構を実現しています。

●さまざまな屋根に設置可能

鉄筋コンクリート、ALC、折版、瓦棒、スレートなど、さまざまな屋根に設置できます。長手、横手の連続取り付けも可能です。

●取り付け部寸法を統一化

ハッチシリーズは取り付け部寸法を統一化しています。連続取り付けなど、柔軟性のある設置を行えます。

●[ご参考]気密性・水密性・耐風圧性

気密性 A-4(JIS A 1516)
水密性 W-5(JIS A 1517)
耐風圧性 S-5(JIS A 1515)
※試験場:財団法人 建材試験センター 中央試験場
 試験体:排煙形ペアドームハッチ SH-4500GP(ステンレス製)
 材質:[採光部]網入型板ガラス6.8mm+中空シート/[枠部]ステンレス製

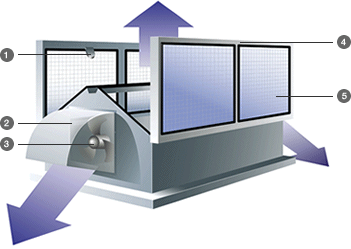

本体構造

● 5WAYハッチ

本体構造

  • 1 滑車
  • 2 ウェザーカバー
  • 3 ファンユニット
  • 4 ハッチドアー
  • 5 網入型板ガラス6.8mm

施工イメージ

施工写真 施工写真
施工写真 施工写真
